- 產品詳細
- 產品說明
- 聯系我們

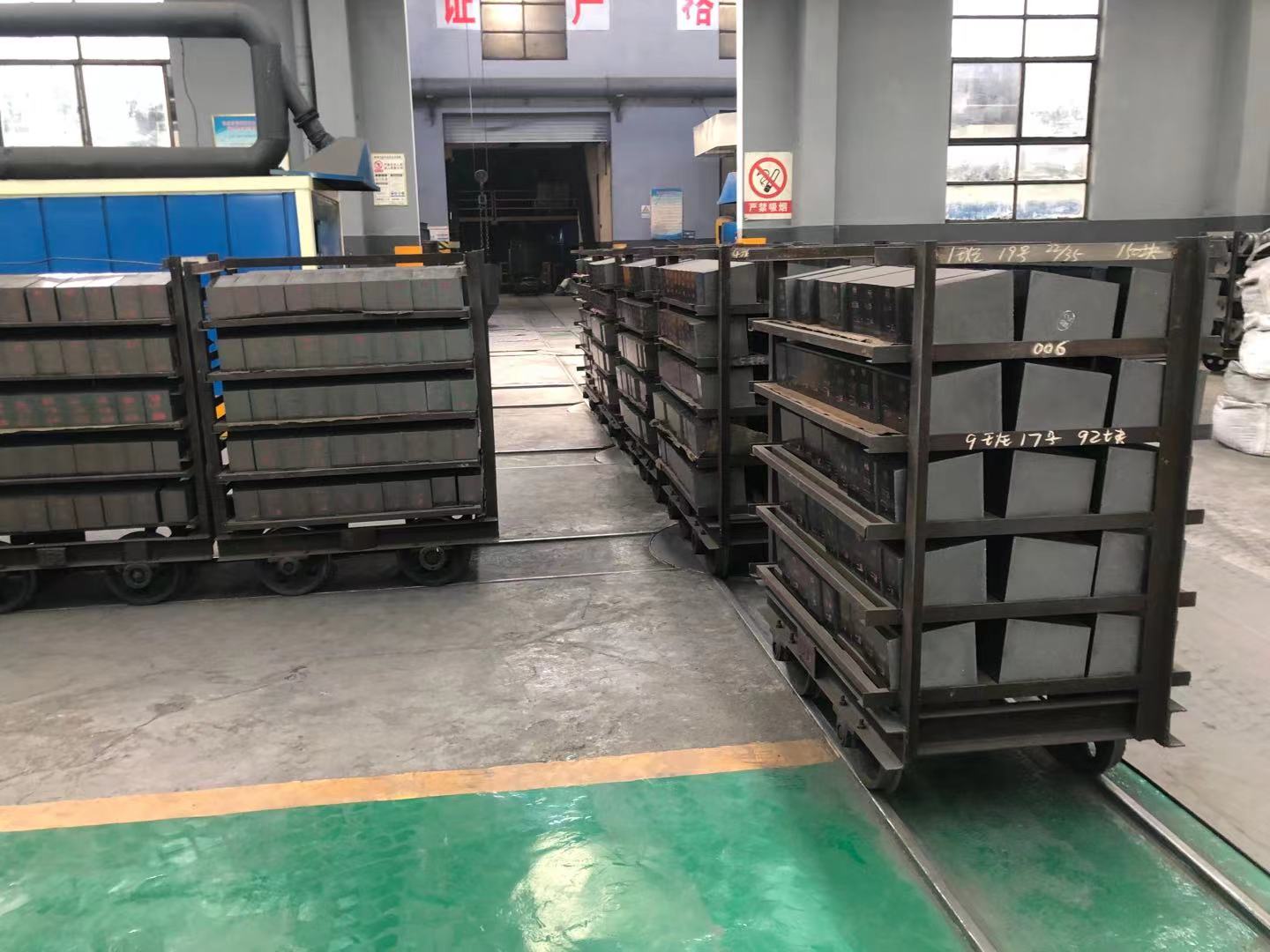

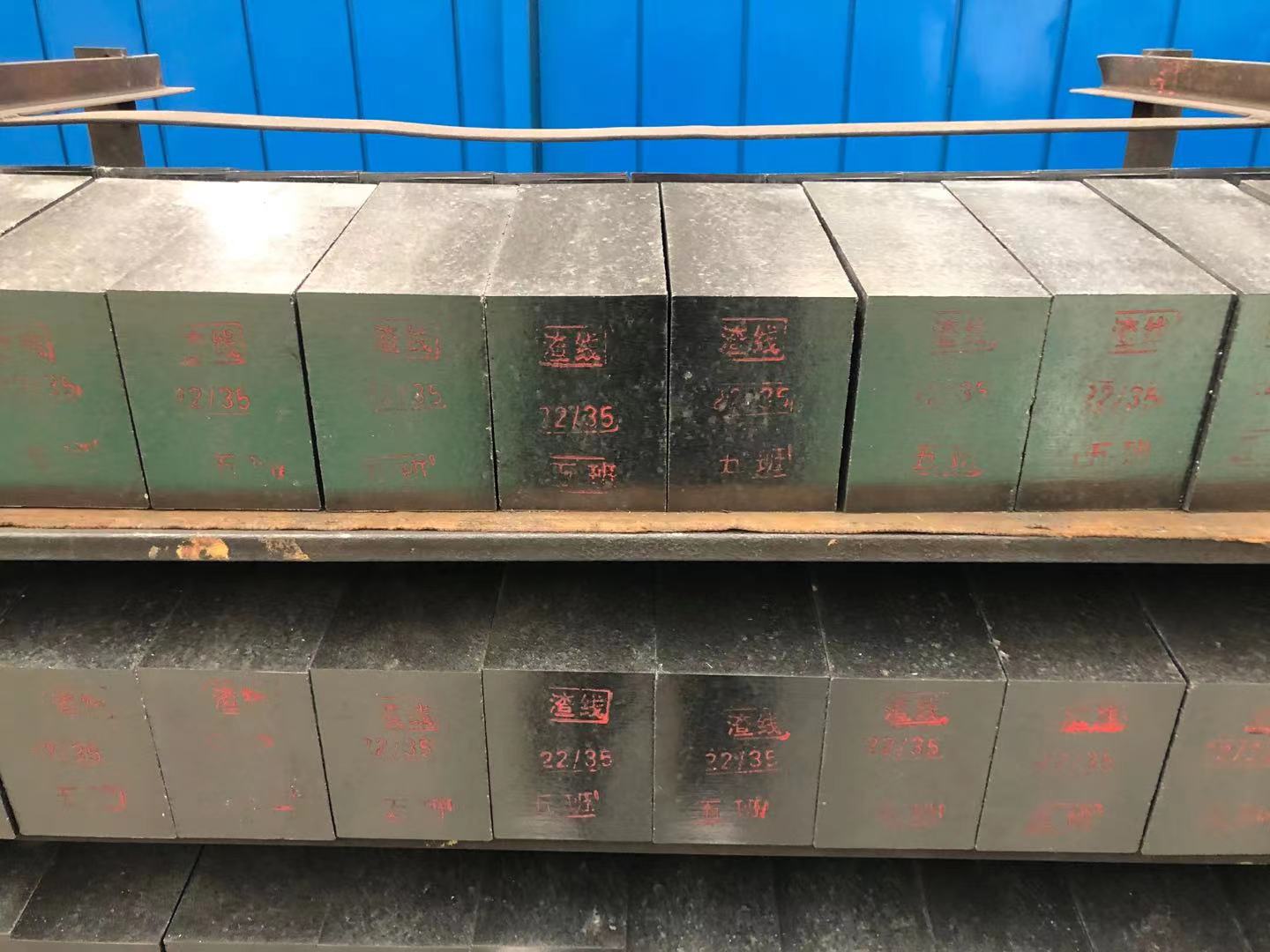

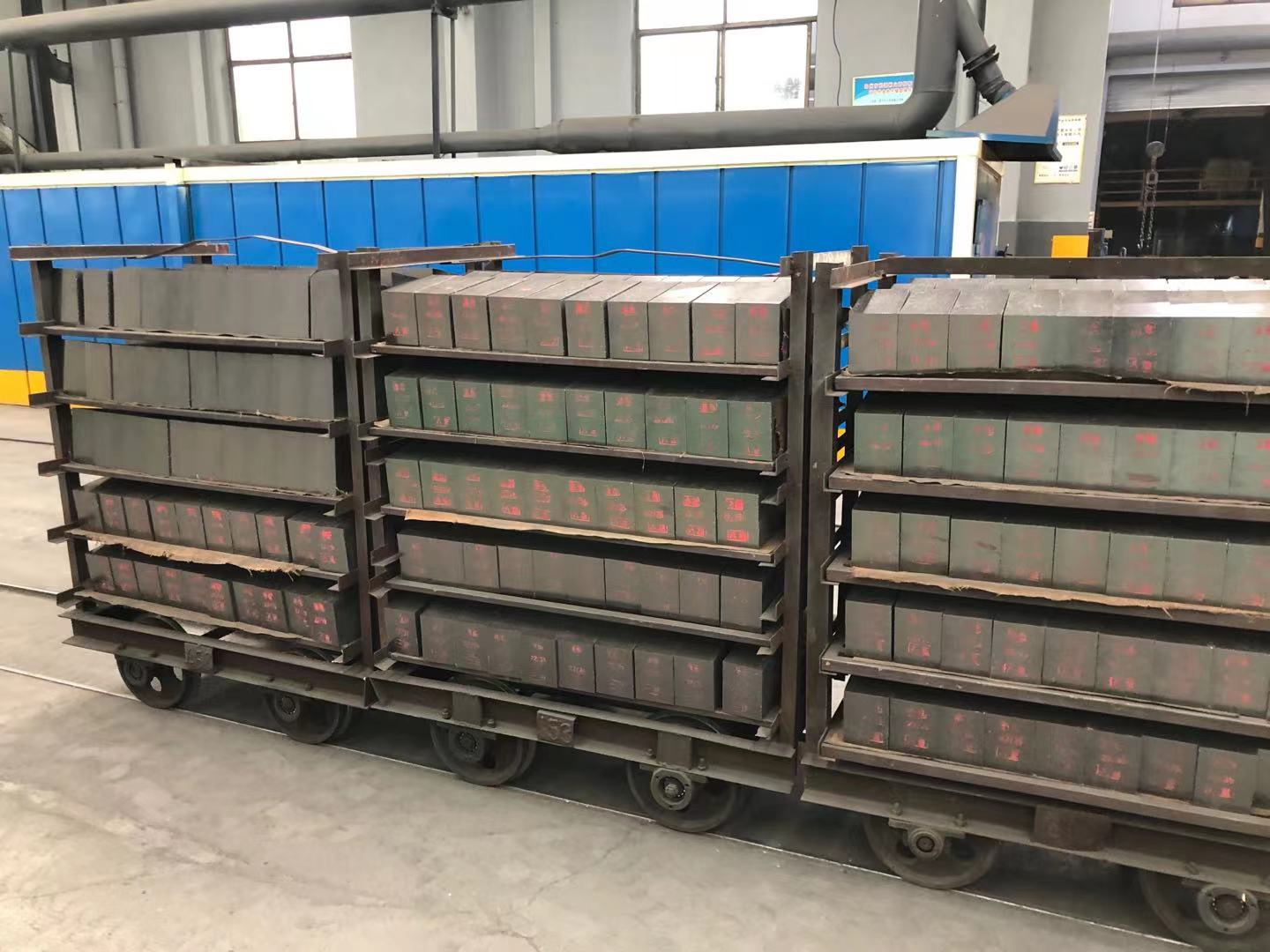

鎂碳磚是以高熔點堿性氧化物氧化鎂和難以被爐渣侵潤的高熔點碳素材料作為原料，添加各種非氧化物添加劑。用炭質結合劑結合而成的不燒碳復合耐火材料。鎂碳磚是70年代初出現的，先是在高功率電爐，接著在轉爐、爐外精煉爐上使用，獲得了良好的效果。由此，人們才認識到石墨、碳素材料和高溫耐火氧化物之間結合所產生的作用。斷裂韌性差、高溫剝落、抗渣滲透性差，這是高溫燒成耐火制品的缺點，含碳耐火制品的出現突破了這些弱點。在鎂碳磚中氧化鎂和石墨之間彼此相互包裹，不是傳統概念中的所謂燒結；石墨具有熱傳導系數高，彈性模量低，熱膨脹系數小，不容易被熔渣浸潤等特點，因此，由于石墨的引入，使爐襯耐火制品的斷裂韌性和抗渣滲透性有本質的改善。鎂碳磚的主要特征是在微觀結構上形成碳的結合物，這種結合是由有機結合劑在高溫下結焦碳化形成的。
鎂碳磚作為一種復合耐火材料，有效地利用了鎂砂的抗渣侵蝕能力強和碳的高導熱性及低膨脹性，補償了鎂砂耐剝落性差的缺點。
其主要特點有：具有良好的耐高溫性能，抗渣能力強，抗熱震性好，高溫蠕變低。
鎂碳磚主要用于轉爐、交流電弧爐、直流電弧爐的內襯，鋼包的渣線等部位。
項目 | 鎂碳磚 | ||||||
MgO% | ≥85 | ≥80 | ≥78 | ≥76 | ≥74 | ≥74 | ≥72 |
C% | ≥5 | ≥10 | ≥10 | ≥14 | ≥14 | ≥14 | ≥18 |
顯氣孔率% | ≤6 | ≤5 | ≤4.5 | ≤4 | ≤4 | ≤4.5 | ≤5 |
常溫耐壓強度/MPa | ≥45 | ≥40 | ≥40 | ≥40 | ≥35 | ≥35 | ≥35 |
體積密度g/cm3 | ≥3.1 | ≥3.0 | ≥3.0 | ≥2.95 | ≥2.9 | ≥2.85 | ≥2.9 |
鄭州中本耐火科技股份有限公司
是一個集生產加工，技術研發，設計施工為一體的生產經營公司
聯系我們
全國咨詢熱線：
18836988808
手機：18836988808
郵箱：zbnc2003@163.com
地址：河南省新密市岳村鎮
