宝珀手表售后服务中心地址,国产精品人妻,双女主做酱酱酿酿水声,小浪货好会夹太紧了h闺蜜男友

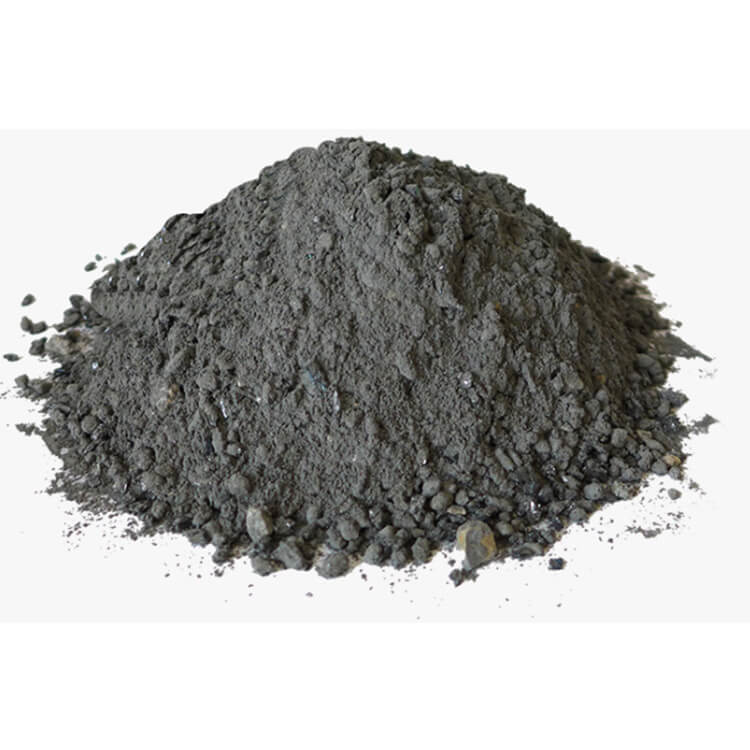

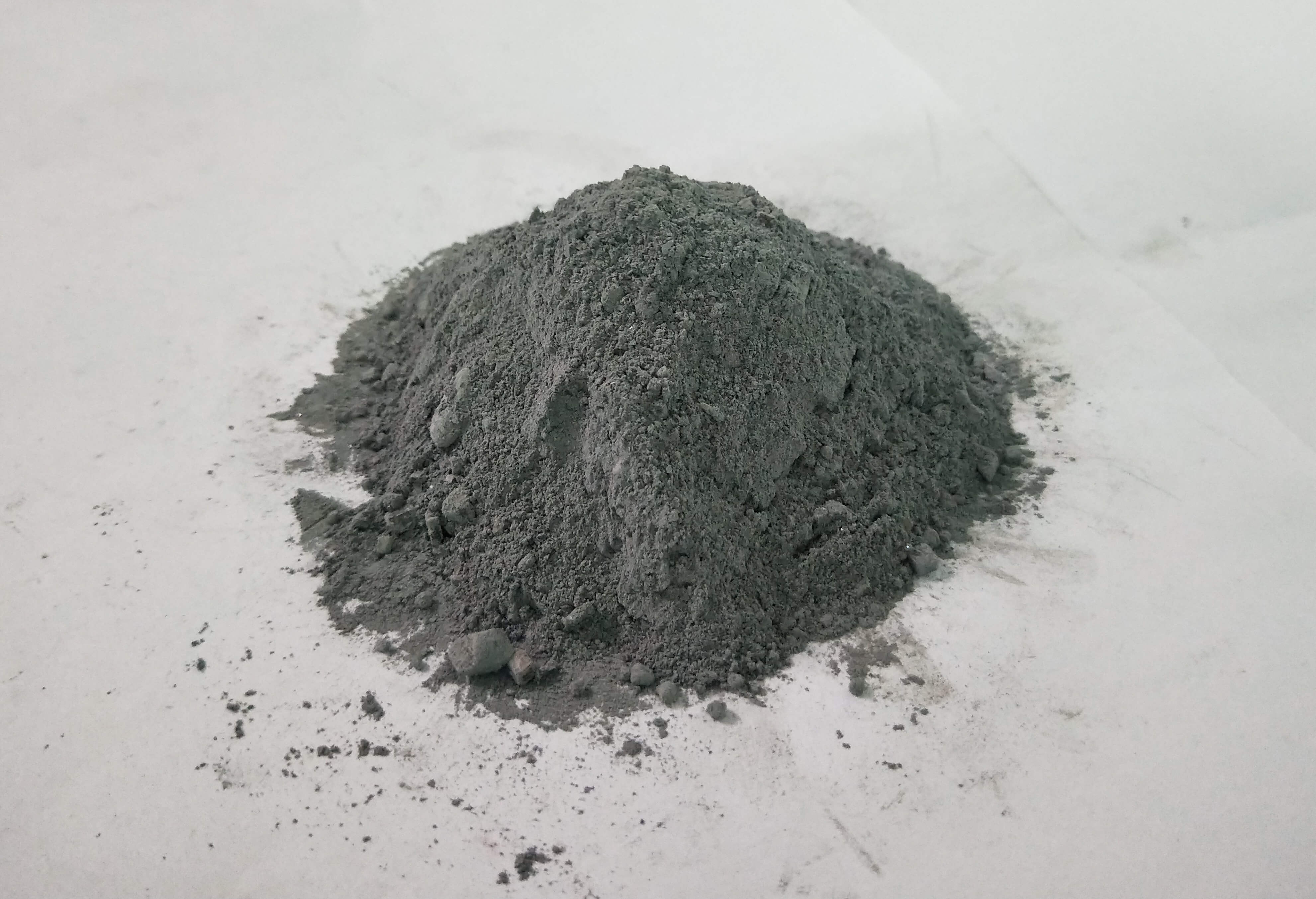

抗結皮澆注料主要是以高鋁骨料和碳化硅骨料按所需比例制成，由于SIC硬度很高，高溫體積穩定性好，所以SIC為原料生產的耐火材料其抗磨損性和耐蝕性好，高溫強度大，導熱系數高，線膨脹系數小，抗熱震性好，不與水泥生料反應，具有良好的抗結皮性。

抗結皮澆注料在高溫狀態下，澆注料表面會形成釉層，能大幅度降低結皮次數。抗結皮澆注料的抗磨損性和耐蝕性好，其強度大，膨脹系數小，抗熱震與抗結皮性能好。

抗結皮澆注料加入碳化硅，碳化硅與水泥窯燒制生料的黏附性較小，較大程度上降低了水泥生料在窯尾下料斜坡等部位結塊現象。

抗結皮澆注料在生產過程中，加入黑碳化硅或是加入綠碳化硅的抗結皮澆注料。加入綠碳化硅適用于大型回轉窯。抗結皮澆注料在高溫狀態下，材料表面形成釉面，阻止水泥生料中的玻璃相的滲透，從而起到抗結皮的作用。而加入黑碳化硅則適用于大中型水泥窯預熱器下料斜坡、上升煙道、分解爐錐、白灰窯的高磨損等易結皮部位。

項目		抗結皮澆注料
SIC/ %		≥25	≥35	≥45	≥55
耐壓強度 MPa	110℃×24h	≥55	≥60	≥65	≥70
	1100℃×3h	≥55	≥60	≥65	≥70
抗折強度 MPa	110℃×24h	≥6	≥7	≥8	≥10
永久線變化率/%	1100℃×3h	±0.4	±0.4	±0.3	±0.3

抗結皮澆注料主要是以高鋁骨料和碳化硅骨料按所需比例制成，由于SIC硬度很高，高溫體積穩定性較好，所以SIC為原料生產的耐火材料其抗磨損性和耐蝕性好，高溫強度大，導熱系數高，線膨脹系數小，抗熱震性好，不與水泥生料反應，具有良好的抗結皮性。
